 Mes PSYCHOPATHS Chinois !!

Aller en bas
AuteurMessage
niko



Messages : 5
Date d'inscription : 01/07/2008
Age : 45
Localisation : Laon

MessageSujet: Mes PSYCHOPATHS Chinois !!   Mar 1 Juil - 16:03




Caractéristiques



- Moteur 200 CC, 4 temps, monocylindre
- Démarrage électrique
- 5 vitesses dont 1 Marche arrière
- 85 Km/h
- Refroidissement liquide
- Allumage CDI
- Type de transmission par chaîne – 2 roues Motrices
- Puissance: 10.5kW/7, 500 tours minutes
- Rapport puissance/poids : 12.1N.m/6,500 tours minute
- Compression: 9.2 :1
- Suspensions AV: Double Amortisseur à Gaz
- Suspensions AR: Amortisseur a Gaz
- Carburant: Sans Plomb 95
- Freins Av: Disques
- Freins AR: Disques
- Poids à vide: 167 Kg
- Poids en ordre de marche: 175 Kg
- Cadre: Acier renforcé
- Parties du moteur laquées
- Système de freinage hydraulique
- Pneus AV: 21x7-10
- Pneus AR: 20x10-10
- Echappement: Silencieux homologué
- Frein de stationnement
- Tachymetre DIGITAL
- Hauteur De selle: 86 cm
- Longueur: 168 cm
- Largeur: 111 cm
- Hauteur Guidon: 112 cm


















Aller quelques photos ... pour finir ...






Et la photo de famille
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tintin

avatar

Messages : 50
Date d'inscription : 20/05/2008
Age : 43
Localisation : pres de soissons

MessageSujet: Re: Mes PSYCHOPATHS Chinois !!   Mar 1 Juil - 19:00

coolllllllll les chinois mais met nous des photos en plein jours on verra mieux Wink Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dinkyboy

avatar

Messages : 66
Date d'inscription : 20/05/2008
Age : 35
Localisation : Venizel (02)

MessageSujet: Re: Mes PSYCHOPATHS Chinois !!   Mar 1 Juil - 20:31

sympa belle presentation et belle gueule les machine
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Laurent

avatar

Messages : 49
Date d'inscription : 19/03/2008
Age : 31
Localisation : Fere en tardenois

MessageSujet: Re: Mes PSYCHOPATHS Chinois !!   Mar 1 Juil - 22:58

Jolie quad ces chinois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
niko



Messages : 5
Date d'inscription : 01/07/2008
Age : 45
Localisation : Laon

MessageSujet: Re: Mes PSYCHOPATHS Chinois !!   Mer 2 Juil - 16:10





A poil ...






et voila plus en détail ...

..

1 Face avant

2 Repartiteur frein avant

3 Train avant gauche

4 Moyeu avant gauche

5 Train avant droit

6 Plaque identification

7 Bride colonne de direction

8 Vue generale gauche moteur

9 Barre direction avant gauche

10 Vanne antipollution 1

11 Demarreur

12 Moyeu Arriere BS-7

14 Amortisseur arriere

15 Cataliseur

16 Maitre cylindre frein arriere

17 Vue generale droite moteur

18 Radiateur + bocal

20 Carburateur

21 Ventilateur radiateur

22 Support moteur avant

23 Carossage face avant droite

25 Carossage face avant gauche

26 Compteur neutral

27 Compteur marche arriere

28 Compteur veielleuse

29 Compteur plein phare

30 Compteur clignotants

31 Compteur warning

32 Redresseur

32 Relais de demarrage

33 Allumage Bloc CDI

34 Centrale clignotante sonore

35 Bouchon filtre a huile + N? moteur

36 Rotule triangle avant + graisseur

37 Bas Colonne direction

38 Valve cartouche gaz amortissuer avant
39 Jaune niveau huile
40 Clapet anti-retour vanne antipollution
41 Vanne anti-pollution vue derriere

42 Vanne antipollution branchements tuyaux
43 Calorstat circuit radiateur

44 Vitesses ordre de passage

45 Support garde boues arriere (sans caoutchous)
46 commodos gauche

47 Gachette accelerateur

48 Bloc guidon

51 Capteur electronique devitesse

52 Etrier arriere

53 Bride moyeu arriere

54 Moyeu arriere 2

55 Couronne transmission

56 Filletage de blocage moyeu

57 Tendeur de chaine

58 Boisseau de carburateur

59 Circlips d aiguille de carburateur

59 L embrayage

60 le cataliseur vu de l'intérieur

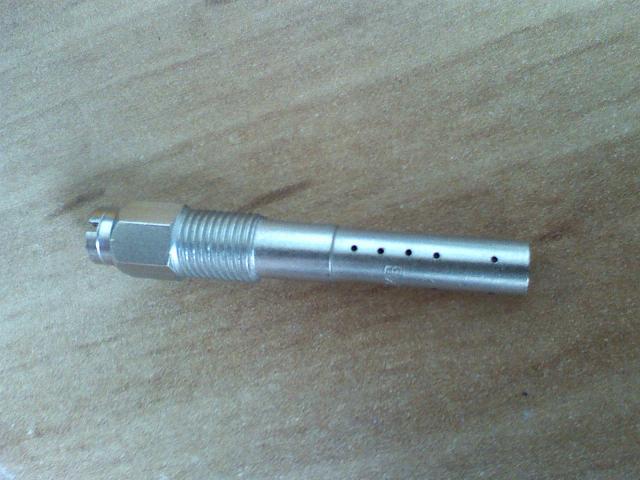

Le gicleur principal
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
raff
Admin
avatar

Messages : 88
Date d'inscription : 16/03/2008
Age : 40
Localisation : soissons

MessageSujet: Re: Mes PSYCHOPATHS Chinois !!   Mer 2 Juil - 17:32

whhaaoouuu ca c est du détail !!
bien bien !!
mais moi aurai bien aimé voir le piston !! hihiii tongue
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://randoquad02.meilleurforum.com
dinkyboy

avatar

Messages : 66
Date d'inscription : 20/05/2008
Age : 35
Localisation : Venizel (02)

MessageSujet: Re: Mes PSYCHOPATHS Chinois !!   Mer 2 Juil - 19:42

t'es a fond dans le photo et les détaille toi lol! lol! lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Laurent

avatar

Messages : 49
Date d'inscription : 19/03/2008
Age : 31
Localisation : Fere en tardenois

MessageSujet: Re: Mes PSYCHOPATHS Chinois !!   Mer 2 Juil - 19:51

Super présentation niko, ca fait plaisir
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
niko



Messages : 5
Date d'inscription : 01/07/2008
Age : 45
Localisation : Laon

MessageSujet: Re: Mes PSYCHOPATHS Chinois !!   Mar 30 Sep - 12:45

Ben tiens voila le piston chintok !!!!!!!


http://img42.xooimage.com/files/0/0/4/dscn1151-6c1595.jpg cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Laurent

avatar

Messages : 49
Date d'inscription : 19/03/2008
Age : 31
Localisation : Fere en tardenois

MessageSujet: Re: Mes PSYCHOPATHS Chinois !!   Mar 30 Sep - 18:39

Vu d'ici il a l'air pas trop mal
